一、项目背景

化工行业在国民经济中占有重要地位，涉及到从原材料生产、化学品加工到成品制造的整个产业链。在这个过程中，需要处理各种类型的化学品，包括酸、碱、盐等，其中许多化学品具有强腐蚀性和高毒性。例如，氯化钠（盐酸）、硫酸等都是常见的工业原料，广泛应用于化工生产过程中。然而，这些化学品的储存和处理操作具有较高的风险，稍有不慎就可能导致化学品泄漏、火灾爆炸等重大事故。

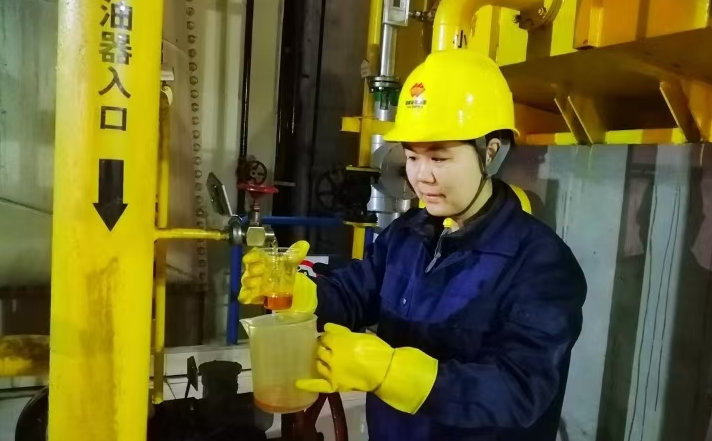

随着化工行业的迅速发展，化工装置区的生产和运行过程中涉及到大量的取样分析工作。这些分析对于保证产品质量、控制生产过程以及确保安全运行至关重要。传统的取样方式主要依赖人工操作，即人工开启阀门，手动取样，然后将样品送至分析室进行化验分析。然而，这种方式存在多种问题和挑战。人工取样需要投入大量的人力资源，尤其是在大规模化工装置区，需要持续的人员轮班和维护，导致人力成本居高不下。化工装置区内的环境通常比较复杂，有毒有害气体泄漏、高温高压设备、腐蚀性液体等都可能对操作人员构成威胁。人工取样过程中，操作人员暴露在这些危险环境中，增加了安全事故的风险。人工取样效率相对较低，尤其是在需要频繁取样的情况下，人工操作容易出现疲劳和误操作，影响取样效率和准确性。人工操作的稳定性和一致性较差，不同操作人员的操作方式和习惯可能会影响取样结果的准确性和重复性，从而影响分析结果。人工取样过程中，样品的处理和运输过程中存在泄漏和污染的风险，可能对环境造成负面影响。

为了解决这些问题，提升化工装置区的自动化和智能化水平，现计划设计一款轮式智能取样机器人系统。该系统将搭载智能机械臂和自主导航系统，能够在化工装置区内自主导航至各取样口，自动完成取样任务，并将样品安全地送至分析室。

通过机器人自主导航和自动化取样，显著提高取样过程的效率，减少人力资源投入。机器人取样避免了操作人员暴露在危险环境中的风险，提高了取样过程的安全性。电磁阀控制和机械臂操作的精确性保证了取样的稳定性和重复性，确保分析结果的准确性。机器人配备的密封装置确保样品在取样和运输过程中不泄漏，降低了环境污染的风险。

实施本项目将显著提升化工装置区的取样工作自动化和智能化水平，优化生产流程，提高安全性和效率，符合当前智能制造和工业4.0的发展趋势。

系统方案

2.1方案综述

本方案设计一款轮式智能取样机器人，搭载智能机械臂和自主导航系统，能够在化工装置区内自主导航至各取样口，通过改造阀门为电磁阀，机器人自主发送开闭指令，实现取样过程的自动化和智能化。机器人在取样完成后将样品送至分析室，并在完成任务后返回充电站自动充电。

2.2系统架构

2.2.1系统组成

1. 机器人平台层

移动模块：包含底盘、驱动系统和悬挂系统，提供移动和跨越能力。

动力模块：包括电池和动力管理系统，提供机器人运行所需的电力。

智能机械臂层

机械臂模块：多自由度机械臂和末端执行器，完成取样和操作任务。

传感器模块：力觉传感器等，确保操作的精确性和安全性。

1. 取样控制层

电磁阀控制模块：通过改造现有阀门为电磁阀，机器人能够自主控制电磁阀的开关，监测流量。

取样瓶密封模块：管理取样瓶的存放和密封。

1. 导航与避障层

定位模块：GPS、激光雷达，提供精准的定位信息。

导航与避障模块：SLAM算法和避障传感器，实现自主导航和避障。

1. 任务调度与控制层

任务调度模块：任务分配和路径优化。

中央控制模块：统一管理和控制系统的各个模块。

1. 通信与数据管理层

通信网络模块：5G或工业Wi-Fi，实现模块间的数据传输。

数据管理模块：数据安全和备份，保证系统数据的完整性和安全性。

1. 充电管理层

充电站模块：固定充电设备。

自动对接与充电管理模块：自动对接和充电监控。

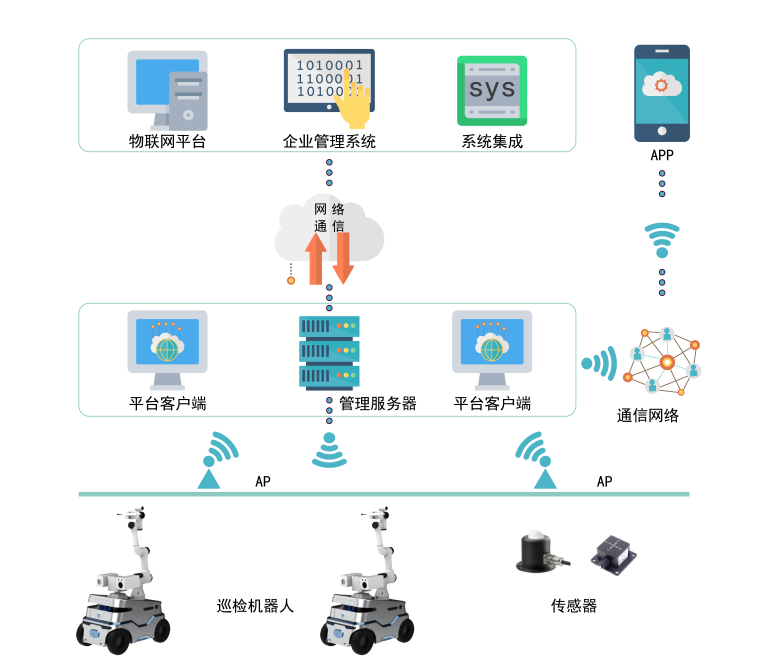

2.2.2网络架构

智能操作机器人系统为网络分布式架构，整体分为三层，分别为后台层、通讯层和终端层。终端层由机械臂操作系统及机器人移动终端构成，通讯层由网络交换机、通讯线缆等设备组成，负责建立基站层与智能终端层的网络通道；后台包括服务器、后台软件、显示屏等设备。

2.3机器人介绍

智能操作机器人系统包括巡检机器人本体、本体交互系统（HMI）、后台管理系统（管理平台），集成六轴操作机械臂、激光雷达、双视云台，融合AI能力和运动控制算法，实现化工装置区采样智能化无人操作。

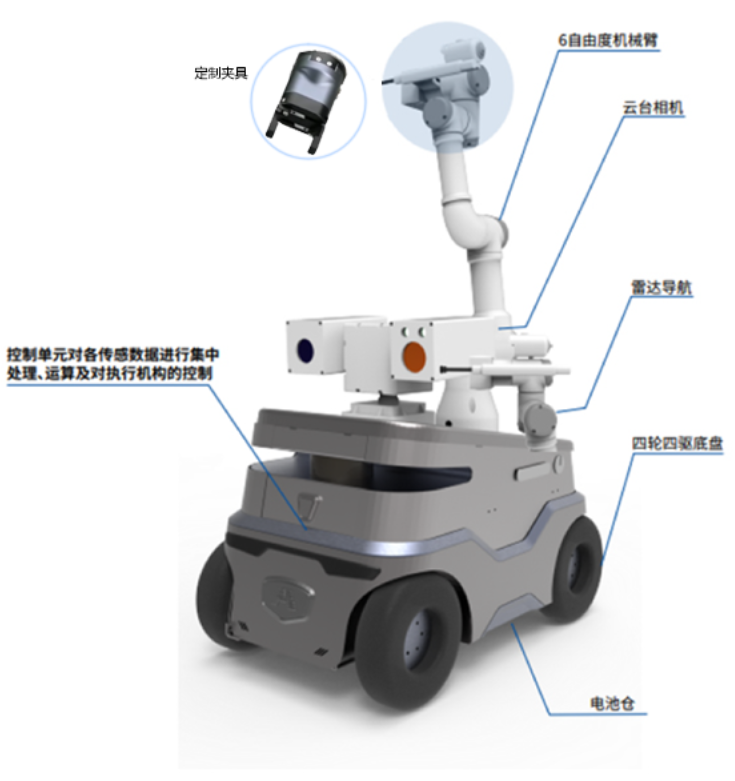

图2-2 机器人示意图

（1）四轮毂电机驱动的全向移动底盘

全向移动底盘是机器人的核心部件之一，具有稳定性和灵活性的特点，可在选煤厂内各种不同的地形条件下快速准确地移动，完成各项巡检任务。

底盘采用自主研发的四轮毂电机驱动技术，并结合应用领域的实际需要，实现了底盘侧向、前进、后退等多种运动状态，保证了机器人在不同场合的移动稳定性和灵活性。

（2）多类传感数据融和算法

机器人能准确地感知化工园区的环境信息，并进行建图、定位和导航等技术支持。

为此，操作机器人采用多类传感器的数据进行融和处理，包括激光雷达、IMU高精度陀螺仪、超声波雷达等，将传感器获取到的数据进行整合、分析和处理，获取地图的信息，实现机器人的自主导航和定位功能。

此外，基于传感器数据融和算法的应用，也提高了巡检机器人在复杂环境下的适应能力和精度。

（3）自研机器人运动控制驱动板

操作机器人运动控制驱动板是机器人的控制核心，由Arm Cortex-M内核的微处理器系统架构平台，实现底盘和机械臂的运动控制。控制板的设计需要考虑对小型机器人的体积、功耗、计算能力等多方面因素的平衡。自研机器人运动控制驱动板的研发，可以提高机器人运动和控制的稳定性，并简化机器人的控制系统结构。

（4）多关节灵活运动机械臂及执行作业机构

除了底盘的移动外，操作机器人还需要实现复杂巡检操作，为此，机器人需要配备多关节灵活运动的机械臂和多类执行作业机构，以满足操作要求。

系统功能

3.1自主导航

机器人采用SLAM（同步定位与地图构建）算法构建实时地图，实现自主导航和路径规划，可在化工装置区内的自主导航和定位，避开障碍物，精准到达取样口。同时使用激光雷达、超声波传感器和视觉传感器等实时检测周围环境，避开障碍物，确保行驶安全。

机器人具备多传感器融合技术，提供厘米级定位精度。通过GPS进行大范围定位，通过IMU和里程计进行精细校正，确保定位的准确性。实时检测并规避动态和静态障碍物，确保导航安全。激光雷达可以提供360度的环境感知，超声波传感器补充近距离检测，视觉传感器辅助识别复杂障碍物。智能规划最优路径，减少行驶距离和时间。SLAM算法实时构建地图，并根据当前环境和任务需求动态调整路径。

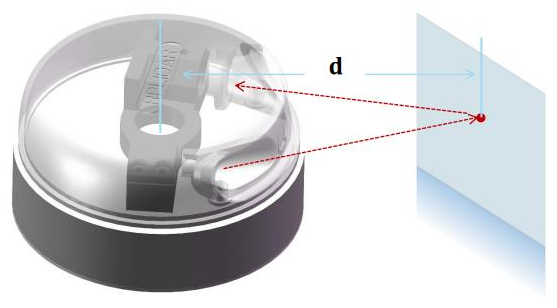

图3-1激光雷达示意图

3.2智能机械臂取样

多自由度机械臂具备灵活的运动能力，能够完成复杂的操作任务。专门设计的夹具，用于抓取取样瓶和操作电磁阀。夹具采用柔性设计，适应不同尺寸的取样瓶，同时保证抓取的稳定性。通过压力传感器感知机械臂操作过程中的力，确保抓取和放置过程的稳定性和安全性。压力传感器能够检测到操作过程中的微小力变化，防止对取样瓶和设备的损坏。

智能机械臂采用多自由度设计，能够精确完成抓取和放置动作。机械臂的运动精度达到毫米级别，确保每次操作的准确性。通过压力传感器感知操作力，避免损坏取样瓶和阀门。力反馈系统可以动态调整夹具的力度，确保操作的安全性。

机器人自动完成取样瓶的抓取、放置和阀门操作，减少人工干预。预设的操作流程和动作序列保证取样过程的稳定和高效。

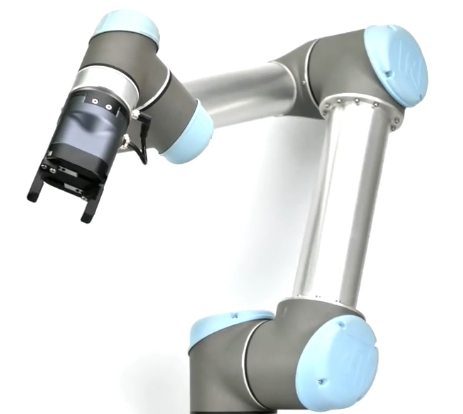

图3-2机械臂示意图

3.4电磁阀控制功能

改造后的取样阀门，能够通过电信号控制开启和关闭。电磁阀具有快速响应和精确控制的特点，适应自动化取样需求。

接收机器人发出的指令，控制电磁阀的动作。控制模块集成了通信接口和控制逻辑，能够与机器人系统无缝对接。流量传感器监测取样过程中的流量，确保恒定流速。流量传感器实时反馈取样流量信息，确保每次取样的一致性和准确性。

电磁阀通过电信号精确控制开启和关闭，确保取样过程稳定。控制模块能够根据取样需求动态调整阀门开闭时间。流量传感器实时监测流量，保持取样流速恒定，提高取样一致性。流量传感器的数据反馈可以用于动态调整取样参数，确保取样的质量。机器人发送指令控制电磁阀，无需人工干预。整个取样过程在预设程序的控制下自动完成，提高了取样效率和安全性。

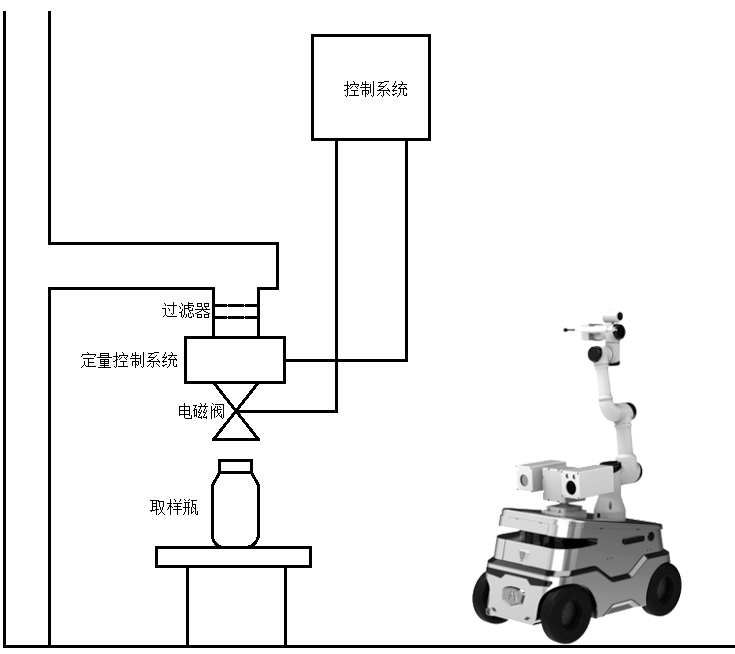

图3-3电磁阀控制流程示意图

3.4取样密封性

机器人搭载恒温恒湿密封盒用于存放取样瓶，具备良好的密封性能。密封盒采用耐腐蚀材料制成，适应化工环境。机械臂能够自动打开和关闭密封盒，实现取样瓶的安全存放。自动开关装置通过机械和电气控制实现，保证操作的稳定性和可靠性。

密封盒设计确保取样瓶在运输过程中不会泄漏。密封盒内部设计有弹性密封圈和防护结构，确保取样瓶在震动和碰撞中保持密封状态。机械臂自动操作密封盒，减少人工干预，保证样品安全。机械臂根据预设程序自动执行开关操作，提高工作效率。防止样品泄漏，保护操作人员和环境安全。密封盒的设计考虑了化工环境的特殊需求，防止有害物质泄漏和污染。

3.5人机交互

（1）操作监控界面：

设计直观的操作监控界面，集成在操作员控制终端上。界面显示实时操作状态、传感器数据和报警信息，操作员通过鼠标进行操作和监控。

（2）远程控制与监控：

通过网络连接实现远程控制和监控功能。远程系统与本地系统保持数据同步，操作员可通过移动设备或远程终端实时查看和控制机械臂的操作。

3.6操作日志与数据记录

在控制系统内集成数据记录模块，自动记录操作日志。系统记录每次操作的详细日志，包括操作时间、操作内容、传感器数据和报警信息，便于后续分析和优化。

3.7紧急停机与安全防护

（1）紧急停机装置：

在操作区域和控制终端安装紧急停机按钮。一旦发生紧急情况，操作员按下紧急停机按钮，系统立即停止机械臂操作，确保安全。

（2）安全联锁机制：

在系统设计中集成多重安全联锁机制，包括机械联锁和电子联锁。联锁机制确保在操作过程中各项参数均处于安全范围，一旦发现异常，系统自动停止操作并报警。

3.8 自动充电功能

在园区固定位置的安装充电设备，提供稳定的电源。充电站设计有自动对接装置和充电接口，确保充电过程的稳定和安全。机器人能够自动对接充电站，实现自动充电。自动对接装置通过视觉和传感器技术，实现高精度的对接操作.监测充电过程中的电压、电流等参数，确保安全充电。充电管理模块实时监控充电状态，防止过充和过放，提高电池寿命。

操作流程

为了实现高效、自动化的取样操作，整个过程被设计成一系列有序的步骤，每个步骤都由不同的系统模块协同完成。以下是详细的操作流程描述：

1. 任务初始化

系统管理员通过管理平台输入取样任务，包括取样口位置、取样顺序和取样数量等信息。管理平台将任务信息传输给任务调度模块，任务调度模块进行任务分配和路径规划。

• 管理员登录系统管理平台，进入取样任务管理界面。
• 输入取样任务参数，包括取样口的具体位置和顺序。
• 确认任务信息，点击“开始”按钮。
• 任务调度模块接收任务信息，计算最佳路径并分配任务给合适的机器人。

2. 机器人启动

分配到任务的机器人从充电站出发，开始自主导航到第一个取样口。

机器人接收到任务信息，启动导航系统。使用定位模块和导航算法确定当前位置和目标位置。规划行驶路径，启动导航到第一个取样口。

3. 到达取样口

机器人到达取样口后，定位并停在指定位置，准备进行取样操作。

机器人到达目标位置附近，使用激光雷达和视觉传感器进行精确定位。 确认停泊位置，停止移动，进入取样准备状态。

4. 取样操作

机械臂伸出，抓取取样瓶并将其放置在取样口位置。机器人发送指令控制电磁阀打开，开始取样。流量传感器监测取样流速，确保恒定流速。到达预设取样时间后，关闭电磁阀，机械臂将取样瓶放回密封盒。

详细步骤：

• 机械臂伸出，定位到取样瓶存放位置，抓取取样瓶。
• 机械臂移动至取样口，将取样瓶固定在取样口位置。
• 机器人发送指令控制电磁阀打开，开始取样。
• 流量传感器实时监测取样流速，保持恒定流速。
• 取样时间到达，机器人发送指令关闭电磁阀。
• 机械臂将取样瓶从取样口移出，放回密封盒并关闭密封盒。

5. 自主导航到下一个取样口

完成当前取样口的取样操作后，机器人自主导航到下一个取样口，重复取样操作。到达下一个取样口，重复步骤3和步骤4的取样操作。

6. 取样完成并返回

所有取样口的取样操作完成后，机器人自主导航到分析室，交付取样瓶。完成取样瓶交付后，机器人返回充电站进行自动充电。

最后一个取样口的取样操作完成后，机器人接收返回分析室的任务。 自主导航到分析室，使用定位和导航算法确定最佳路径。到达分析室，将取样瓶从密封盒中取出，放置在指定位置。确认所有取样瓶已交付，机器人接收返回充电站的任务。自主导航到充电站，使用定位和导航算法确定路径。到达充电站，启动自动对接装置，进行充电。

7. 充电管理

机器人在充电站进行自动对接和充电管理，确保下一次任务的充足电量。

机器人到达充电站，使用视觉和传感器技术进行精确定位。启动自动对接装置，与充电接口对接。充电管理模块启动，监测充电过程中的电压、电流等参数。充电完成后，充电管理模块发送充电完成信号，机器人进入待命状态。

系统优势

该智能取样机器人系统在设计和实现过程中，充分考虑了化工装置区的特殊需求和挑战，通过高度自动化、智能化的系统功能，显著提高了取样过程的效率、安全性和精确性。

1. 高效自动化

系统从任务分配、导航、取样到交付和充电，全程实现自动化操作，无需人工干预。机器人可以连续工作，显著提高取样效率和生产效益。

任务调度模块根据实时需求和机器人状态智能分配任务，优化资源利用。任务的自动分配和路径优化减少了人工干预，提高了系统的整体效率。机器人具备自主导航功能，能够在复杂的化工装置区内安全、准确地移动。导航系统结合SLAM算法和多传感器融合技术，确保高效、安全的移动。机械臂和电磁阀的自动控制实现了取样过程的全自动化，减少了人工操作的复杂性和可能的误差。

2. 操作安全可靠

机器人代替人工操作，减少了人员暴露在危险环境中的风险。系统具备多重安全措施，确保操作过程的安全性和可靠性。

管理平台可以远程监控和控制机器人，及时发现和处理异常情况，保障操作安全。系统配备激光雷达、超声波传感器和视觉传感器，实时监测周围环境，确保避障和安全操作。机械臂配备力觉传感器，能够感知操作过程中的力变化，防止对设备和样品的损坏。

3. 精确取样

机械臂和电磁阀的精确控制保证了取样过程的一致性和准确性。流量传感器实时监测取样流速，确保每次取样的恒定流速和质量。

多自由度机械臂能够精确完成取样瓶的抓取和放置操作，确保取样位置和动作的一致性。电磁阀的精确控制实现了取样过程的精确开启和关闭，保证取样的稳定性和一致性。流量传感器实时监测取样流速，确保恒定流速，提高取样的一致性和准确性。

5. 环境适应性强

系统设计充分考虑化工装置区的特殊环境需求，具备防水、防尘、防腐蚀等特性，适应恶劣工作环境。机器人和各子系统的设计和材料选择均考虑了化工环境中的腐蚀性和高风险性。

机器人外壳和机械臂采用耐腐蚀材料制成，具备防水、防尘和防腐蚀功能，适应化工装置区的恶劣环境。系统在设计和测试阶段进行了严格的可靠性验证，确保在高温、高湿、高腐蚀等恶劣环境下的稳定运行。系统模块化设计，便于维护和更换，提高了系统的可靠性和使用寿命。
